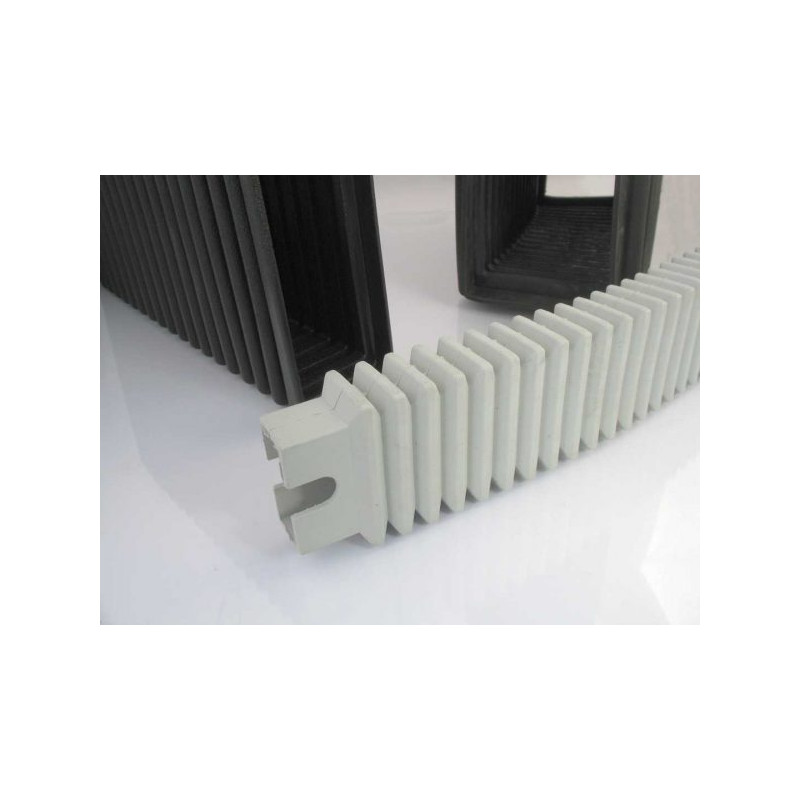

Fole Retangular em Borracha – Proteção para Guias, Atuadores e Sistemas Articulados – Série SOF RET

Marca Barbieri Rubber Srl

Referência Referência não disponível

Fole retangular em borracha para proteção de componentes mecânicos sujeitos a movimentos axiais e angulares. Ideal para guias lineares, atuadores, braços robóticos e sistemas deslizantes não circulares, garantindo proteção eficaz contra poeiras, líquidos, óleos e contaminantes.

CONFIGURAÇÃO DO PEDIDO

Selecione as opções e a quantidade

Pedido sem compromisso Vários artigos no mesmo pedido Apoio técnico disponível

Security policy

(edit with the Customer Reassurance module)

Delivery policy

(edit with the Customer Reassurance module)

Return policy

(edit with the Customer Reassurance module)

PRODUTO

Descrição técnica

Fole Retangular em Borracha – Série SOF RET

Os foles retangulares em borracha da Série SOF RET foram desenvolvidos para a proteção eficaz de componentes mecânicos sujeitos a movimento axial e angular (polar), como guias lineares, atuadores, braços robóticos e sistemas articulados.

Ao contrário dos foles cilíndricos, o formato retangular permite uma flexão lateral controlada, tornando estes foles especialmente adequados para aplicações onde o movimento segue trajetórias complexas ou não lineares. Esta geometria assegura uma cobertura constante e estável, mesmo em ciclos de movimento rápidos ou frequentes.

A estrutura elástica em borracha garante elevada resistência a poeiras, aparas, líquidos, óleos e esforços mecânicos, mantendo a flexibilidade ao longo do tempo e preservando a integridade funcional dos equipamentos protegidos.

Principais características

Proteção completa de guias, fusos, parafusos e partes móveis.
Excelente resistência ao desgaste e à flexão contínua.
Adequados a diferentes dimensões e cursos de trabalho.
Formato retangular ideal para sistemas não circulares.
Fácil instalação e substituição.
Disponíveis em diferentes compostos de borracha.
Possibilidade de fabrico à medida para aplicações específicas.

Aplicações típicas

Guias lineares e sistemas deslizantes.
Atuadores com geometria retangular.
Braços robóticos e mecanismos articulados.
Porta-cabos e passagens técnicas.
Suportes rotativos para painéis de controlo ou interfaces de operador.
Máquinas industriais expostas a poeiras e contaminantes.

Tabela técnica

Código	B1 (mm)	H1 (mm)	L1 (mm)	B2 (mm)	H2 (mm)	L2 (mm)	Comprimento máx. (mm)	Comprimento fechado (mm)
SOF RET P	33	55	10	36	57	10	230	105
SOF RET M	35	114	9	35	114	9	240	200
SOF RET G	46	175	0	60	195	10	300	70
SOF RET 300	280	300	20	305	300	15	400	180
SOF RET 370×370	368	368	15	368	368	15	250	170
SOF RET	14	30	14,5	14	30	14,5	180	180
SOF RET 60×120×120	58	118	20	98	118	20	280	125
SOF RET 85×200×100	86	202	19	86	202	19	240	70

Os foles retangulares podem ser produzidos em vários compostos, como EPDM para elevada resistência às intempéries e aos raios UV, NBR para ambientes com óleos e fluidos industriais, ou silicone para aplicações com temperaturas extremas.

Para aplicações específicas, é possível o desenvolvimento à medida, ajustando dimensões, espessuras, curso e material, garantindo uma solução técnica eficaz, durável e esteticamente integrada no equipamento.
