Fole Modular em Borracha – Sistema Económico e Versátil para Proteção de Componentes Mecânicos

Fole Modular em Borracha e Silicone – Sistema de Proteção Ajustável

O fole modular é a solução mais simples, económica e versátil para a proteção de componentes mecânicos sujeitos a movimento. Foi desenvolvido para isolar eficazmente veios, hastes, fusos, articulações e outros elementos móveis contra poeiras, humidade, óleos e agentes contaminantes.

O sistema modular é composto por três elementos principais: o fole, o colar e a junta. Estes componentes são montados de forma simples, através de encaixe direto, sem necessidade de ferramentas especiais ou custos de moldes.

Os colares constituem as extremidades do conjunto e permitem uma adaptação precisa ao diâmetro da flange. Cada colar possui um furo guia, que pode ser facilmente ajustado para garantir uma vedação perfeita. A junta, quando utilizada, permite ligar vários foles entre si, obtendo qualquer comprimento desejado.

Graças ao seu design modular e ao uso de elastómeros técnicos de elevada qualidade, o fole modular alia uma aparência cuidada a um elevado desempenho funcional, garantindo proteção contínua e duradoura dos sistemas mecânicos.

Principais características

• Sistema modular e extensível.
• Montagem rápida por encaixe direto.
• Sem custos de ferramentas ou moldes.
• Proteção eficaz contra poeiras, líquidos e agentes externos.
• Disponível em vários tamanhos e materiais.
• Possibilidade de ajuste do comprimento através de juntas intermédias.

Materiais disponíveis

• Borracha NBR – boa resistência a óleos e aplicações industriais gerais.
• Borracha EPDM – excelente resistência a intempéries e uso exterior.
• Silicone alimentar – adequado para altas temperaturas e aplicações alimentares.

Aplicações típicas

• Proteção de veios, hastes e fusos.
• Máquinas industriais e sistemas automatizados.
• Equipamentos sujeitos a poeiras ou humidade.
• Sistemas mecânicos com necessidade de proteção ajustável.

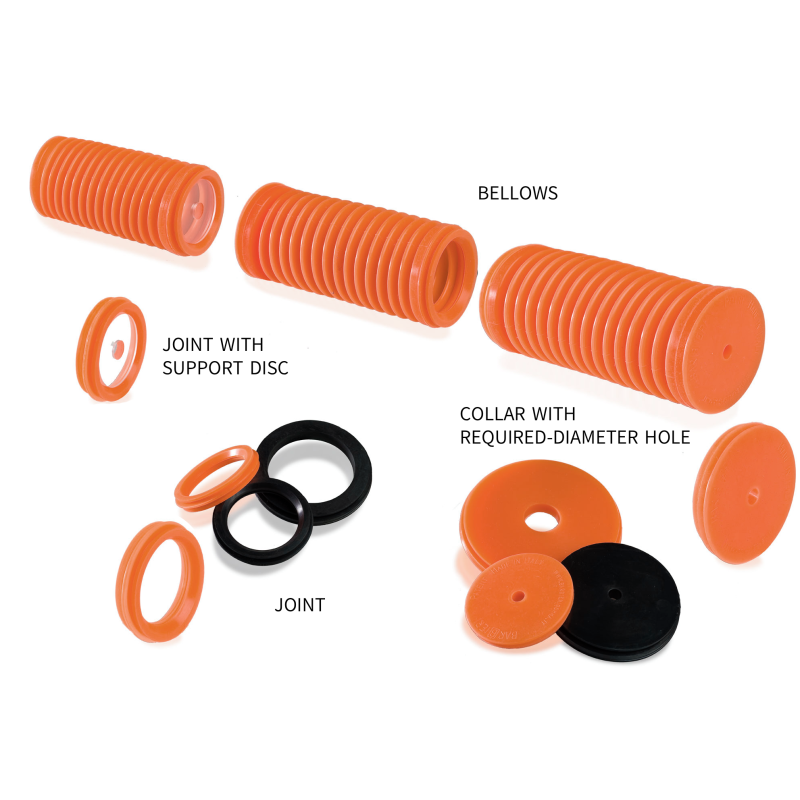

Componentes do sistema

• Fole – corpo extensível do conjunto.
• Colar – extremidade de fixação ao equipamento.
• Junta – ligação entre vários foles para aumento do comprimento.
• Disco plástico – suporte interno para montagens horizontais longas.
• Filtro – garante a entrada de ar limpo no interior do fole.

Dimensões técnicas

(Dimensões em milímetros)

Parâmetros considerados

• D1, D2 – diâmetros de ligação

• L sem junta – comprimento total sem juntas

• L com 1 junta – comprimento total com uma junta

• L com 2 juntas – comprimento total com duas juntas

• Material – NBR, EPDM ou Silicone alimentar

Tabela dimensional
