CATÁLOGO TÉCNICO

FICHA DE PRODUTO

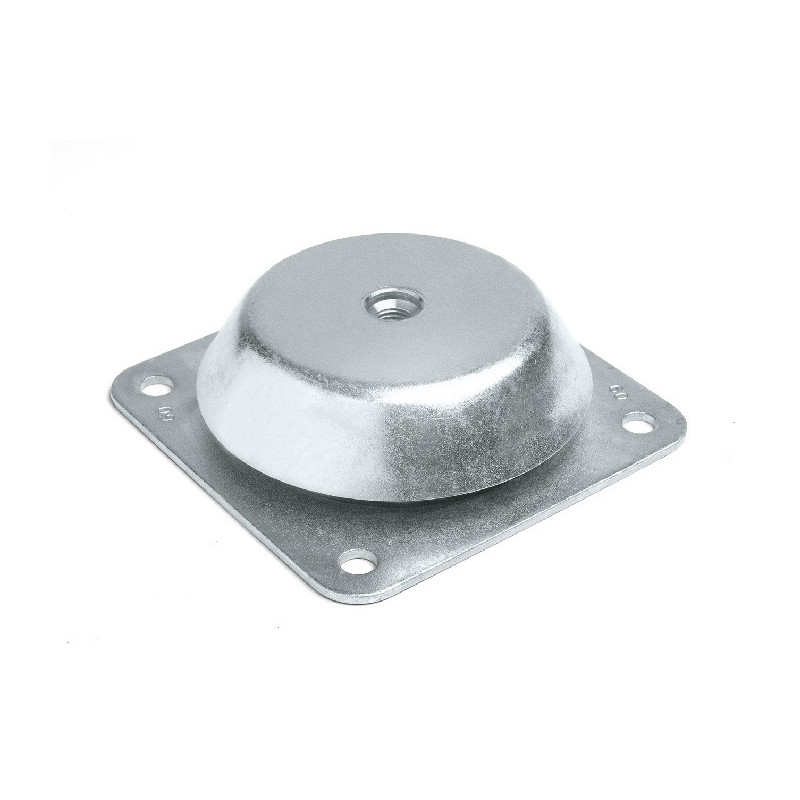

Apoio Anti-Vibratório Tipo Campânula de Base Quadrada com Dado Roscado em Aço Zincado SCQ

Marca GeTech Srl

Referência Referência não disponível

Apoio anti-vibratório tipo campânula com base quadrada e dado roscado, indicado para aplicações de elevada carga e máxima estabilidade.

CONFIGURAÇÃO DO PEDIDO

Selecione as opções e a quantidade

Pedido sem compromisso Vários artigos no mesmo pedido Apoio técnico disponível

PRODUTO

Descrição técnica

Apoio Anti-Vibratório Tipo Campânula de Base Quadrada com Dado Roscado em Aço Zincado

O apoio anti-vibratório tipo campânula com base quadrada foi desenvolvido para aplicações industriais que exigem elevada capacidade de carga e máxima estabilidade estrutural.

A sua base quadrada permite uma melhor distribuição de esforços e maior superfície de apoio, tornando-o ideal para equipamentos pesados e estruturas sujeitas a vibrações intensas.

Equipado com dado roscado soldado, facilita a montagem e garante uma fixação robusta e segura.

Fabricado em borracha NR/SBR e componentes metálicos em aço zincado, assegura durabilidade e resistência em ambientes industriais exigentes.

Características técnicas

Tipo: Campânula com base quadrada
Versão: Com dado roscado soldado
Material do corpo: Borracha NR/SBR
Dureza: 55 / 60 / 70 Shore A (consoante modelo)
Tolerância: ±5 Shore
Opção: 45 Shore A sob consulta
Partes metálicas: Aço zincado
Fixação: Dado roscado
Função: Isolamento de vibrações e suporte de cargas elevadas

Tabela de medidas

Código	Rosca (M)	C (mm)	B (mm)	G (mm)	H (mm)	F (mm)	E (mm)	S (mm)	Dureza (Shore A)	Carga Máx. (daN)
A2SCQ150	M16	150	110	132	168	13	51	4	55	2500
A2SCQ150-70	M16	150	110	132	168	13	51	4	70	3825
A2SCQ177	M20	175	125	150	180	13	63	4	60	4655

Características específicas

Base quadrada para maior estabilidade
Distribuição uniforme da carga
Elevada capacidade de carga estática
Fixação robusta com dado roscado

Aplicações

Máquinas industriais pesadas
Grupos geradores
Equipamentos de grande porte
Estruturas metálicas
Instalações sujeitas a vibração intensa
