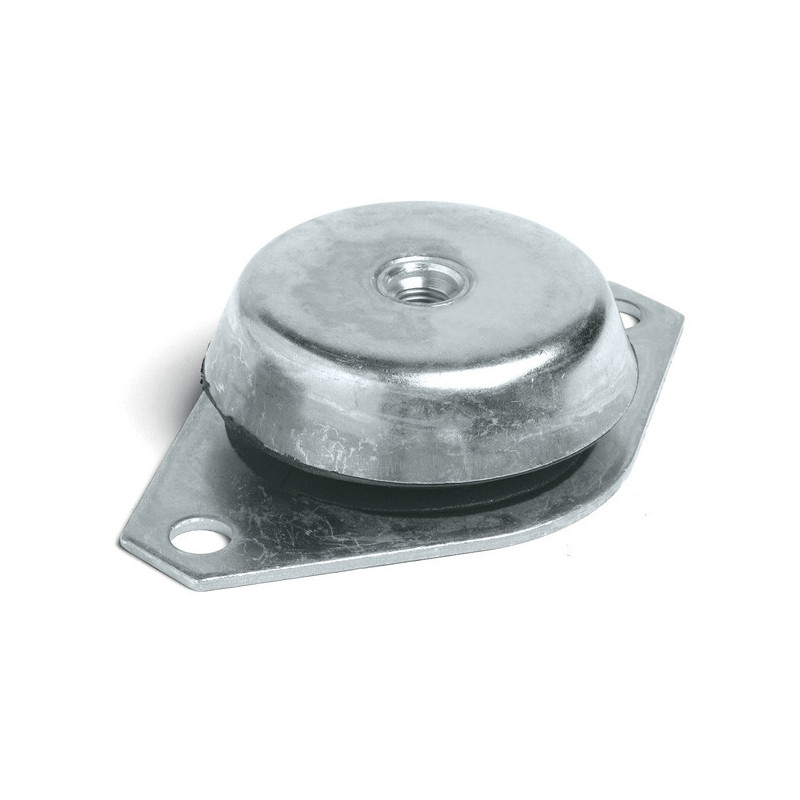

Apoio Anti-Vibratório Tipo Campânula com Dado em Aço Zincado SC/D

Apoio anti-vibratório tipo campânula com dado roscado, em aço zincado, indicado para isolamento de vibrações e fixação segura de equipamentos.

  Security policy

(edit with the Customer Reassurance module)

  Delivery policy

(edit with the Customer Reassurance module)

  Return policy

(edit with the Customer Reassurance module)

Descrição

Apoio Anti-Vibratório Tipo Campânula com Dado em Aço Zincado

O apoio anti-vibratório tipo campânula com dado roscado é projetado para aplicações industriais onde é necessária uma fixação robusta aliada a um eficiente isolamento de vibrações.

Esta versão incorpora um dado roscado soldado, permitindo uma instalação rápida e segura em estruturas metálicas ou equipamentos industriais.

Fabricado em borracha NR/SBR com dureza standard de 60 Shore A, e componentes metálicos em aço zincado, oferece elevada resistência mecânica e durabilidade.

Características técnicas

  • Tipo: Campânula
  • Versão: Com dado roscado soldado
  • Material do corpo: Borracha NR/SBR
  • Dureza: 60 Shore A (ou 45 Shore A em versões específicas)
  • Tolerância: ±5 Shore
  • Partes metálicas: Aço zincado
  • Fixação: Dado roscado
  • Função: Isolamento de vibrações e suporte de carga

Tabela de medidas

Código Rosca (M) B (mm) C (mm) F (mm) E (mm) S (mm) Dureza (Shore A) Carga Máx. (daN)
A2SC60/10 M10 50 62 10 30 2 60 192
A2SC60/12 M12 50 62 10 30 2 60 192
A2SC90/12 M12 72 92 10 44 3 60 380
A2SC90/14 M14 72 92 10 44 3 60 380
A2SC90/16 M16 72 92 10 44 3 60 380
A2SC120/16 M16 95 119 16 49 4 60 787
A2SC120/24 M24 95 119 16 49 4 60 787
A2SC60/10-45 M10 50 62 10 30 2 45 120
A2SC60/12-45 M12 50 62 10 30 2 45 120
A2SC90/12-45 M12 72 92 10 44 3 45 266
A2SC90/14-45 M14 72 92 10 44 3 45 266

Aplicações

  • Máquinas industriais
  • Equipamentos pesados
  • Compressores
  • Ventiladores
  • Fixação com isolamento de vibração
