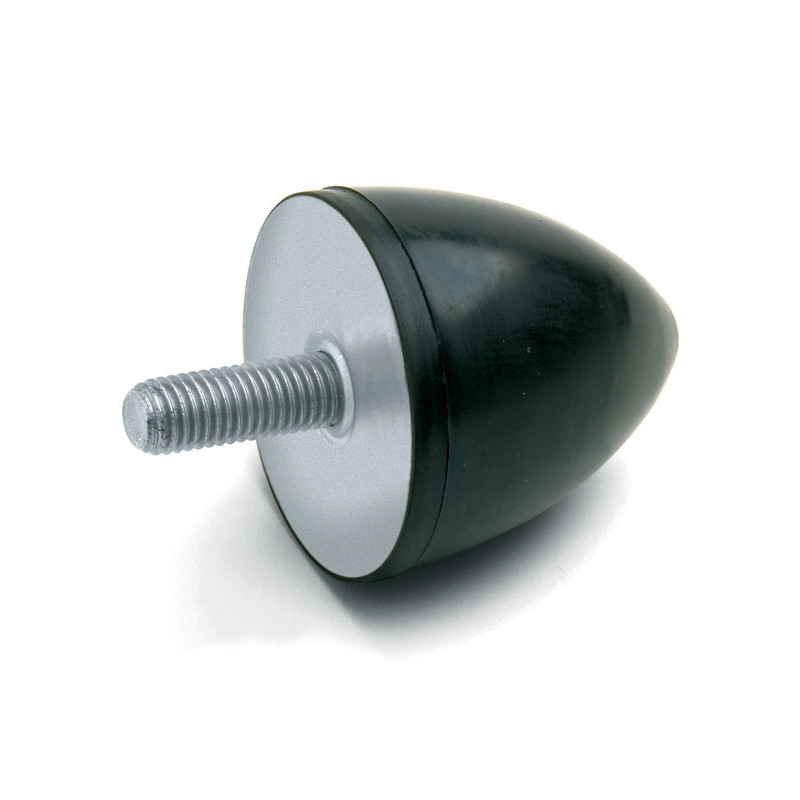

Apoio Anti-Vibratório Cónico Macho em Aço Zincado

Apoio anti-vibratório cónico com rosca macho em aço zincado, indicado para absorção de impactos e função de batente.

  Security policy

(edit with the Customer Reassurance module)

  Delivery policy

(edit with the Customer Reassurance module)

  Return policy

(edit with the Customer Reassurance module)

Descrição

Apoio Anti-Vibratório Cónico Macho em Aço Zincado

O apoio anti-vibratório cónico com ligação macho em aço zincado é especialmente desenvolvido para aplicações de absorção de impactos e função de batente.

A sua geometria cónica permite uma distribuição progressiva da carga, sendo ideal para limitar movimentos, absorver choques e proteger equipamentos mecânicos.

Fabricado em borracha NR/SBR com dureza 60 Shore A, oferece boa resistência mecânica e capacidade de amortecimento, garantindo durabilidade em ambientes industriais.

Características técnicas

  • Tipo: Cónico
  • Ligação: Macho
  • Material do corpo: Borracha NR/SBR
  • Dureza: 60 Shore A (exceto versão *
  • Tolerância: ±5 Shore
  • Partes metálicas: Aço zincado
  • Fixação: Parafuso macho com anilha zincada
  • Função: Absorção de impacto e batente

Tabela de medidas

Código A (mm) B (mm) Rosca E (mm) Carga em Compressão (daN)
A2CN24 25 22 M6 20 20
A2CN25 25 22 M10 20 20
A2CN2525 25 25 M6 18 18
A2CNT2525* 25 25 M6 18 18
A2CN26 25 30 M6 18 18
A2CN31 30 36 M8 23 30
A2CN39 40 36 M8 23 60
A2CN41 40 36 M8 23 50
A2CN51 50 36 M10 28 50
A2CN52 50 36 M8 28 60
A2CN61 60 36 M12 35 75
A2CN75 75 36 M12 33 85
A2CN100 100 64 M16 42 330

Notas

  • * Versão em borracha macia (45 Shore A)
  • A dimensão E pode sofrer variações sem aviso prévio

Aplicações

  • Batentes industriais
  • Limitação de curso
  • Absorção de choques e impactos
  • Equipamentos mecânicos
  • Proteção de estruturas e máquinas
