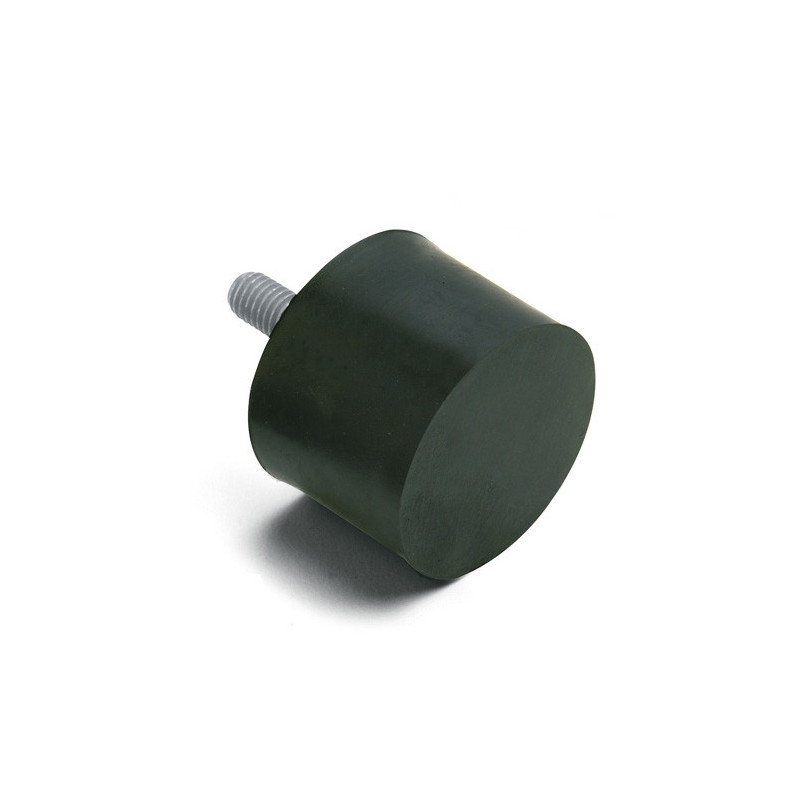

Apoio Anti-Vibratório Cilíndrico Macho/Batente em Aço Zincado

Avaliação

Apoio anti-vibratório cilíndrico macho com batente em aço zincado, ideal para absorção de vibrações e limitação de curso em equipamentos industriais.

  Security policy

(edit with the Customer Reassurance module)

  Delivery policy

(edit with the Customer Reassurance module)

  Return policy

(edit with the Customer Reassurance module)

Descrição

Apoio Anti-Vibratório Cilíndrico Macho/Batente em Aço Zincado

O apoio anti-vibratório cilíndrico macho com batente em aço zincado foi desenvolvido para aplicações onde é necessário absorver vibrações e limitar o curso mecânico, funcionando simultaneamente como elemento de amortecimento e batente.

Fabricado com borracha NR/SBR de dureza 60 Shore A e componentes metálicos em aço zincado, garante elevada resistência mecânica e durabilidade mesmo em ambientes industriais exigentes.

A sua configuração com parafuso macho integrado permite uma montagem rápida e segura, sendo especialmente indicado para aplicações onde é necessário controlar impactos ou movimentos excessivos.

Características técnicas

  • Material do corpo: Borracha NR/SBR
  • Dureza: 60 Shore A (standard)
  • Tolerância: ±5 Shore
  • Partes metálicas: Aço zincado
  • Fixação: Parafuso macho com anilha zincada
  • Função: Amortecimento de vibração e limitação de curso (batente)

Tabela de medidas

Código A (mm) B (mm) Rosca E (mm) Carga em Compressão (daN)
A1PM1510 15 10 M4 10 10
A1PM1515 15 15 M4 14 10
A1PM1610 16 10 M5 12 12
A1PM2008 20 8,5 M6 10 18
A1PM2010 20 10 M6 16 16
A1PM2015 20 15 M6 16 18
A1PM2020 20 20 M6 16 18
A1PM2025 20 25 M6 16 18
A1PM2030 20 30 M6 16 16
A1PM2515 25 15 M6 18 29
A1PM2520/6 25 20 M6 18 29
A1PM2525 25 25 M6 18 29
A1PM2530/6 25 30 M6 18 29
A1PM2520/8 25 20 M8 20 29
A1PM2530/8 25 30 M8 20 29
A1PM2530/8L 25 30 M8 30 29
A1PM3010/6 30 10 M6 18 42
A1PM3010-18 30 10 M8 18 42
A1PM3010 30 10 M8 23 42
A1PM3010-40 30 10 M8 40 42
A1PM3015 30 15 M8 23 42
A1PM3020 30 20 M8 23 42
A1PM3025 30 25 M8 23 42
A1PM3030 30 30 M8 23 38
A1PM3040 30 40 M8 23 38
A1PM4020 40 20 M8 23 57
A1PM4030/8 40 30 M8 23 75
A1PM4035/8 40 35 M8 23 75
A1PM4040/8 40 40 M8 23 75
A1PM4030/10 40 30 M10 28 75
A1PM4040/10 40 40 M10 28 75
A1PM5020 50 20 M10 28 117
A1PM5030 50 30 M10 28 117
A1PM5040 50 40 M10 28 117
A1PM5045 50 45 M10 28 117
A1PM5050 50 50 M10 28 117
A1PM6020/10 60 20 M10 28 169
A1PM6050/10 60 50 M10 37 169
A1PM6020/12 60 20 M12 37 169
A1PM6030/12 60 30 M12 37 169
A1PM6040/12 60 40 M12 37 169
A1PM6050/12 60 50 M12 37 169
A1PM7525 75 25 M12 37 265
A1PM7540 75 40 M12 37 265
A1PM7550 75 50 M12 37 265
A1PM10040 100 40 M16 42 471
A1PM10050 100 50 M16 42 471
A1PM10080 100 80 M16 42 380

* Disponível também em borracha 55 Shore A

Aplicações

  • Batentes mecânicos
  • Limitação de curso
  • Absorção de impacto
  • Máquinas industriais
  • Equipamentos sujeitos a vibração
