Apoio Anti-Vibratório Cilíndrico Fêmea/Fêmea em Aço Zincado

Apoio anti-vibratório cilíndrico fêmea/fêmea em aço zincado, concebido para reduzir vibrações e ruído em aplicações industriais e mecânicas.

  Security policy

(edit with the Customer Reassurance module)

  Delivery policy

(edit with the Customer Reassurance module)

  Return policy

(edit with the Customer Reassurance module)

Descrição

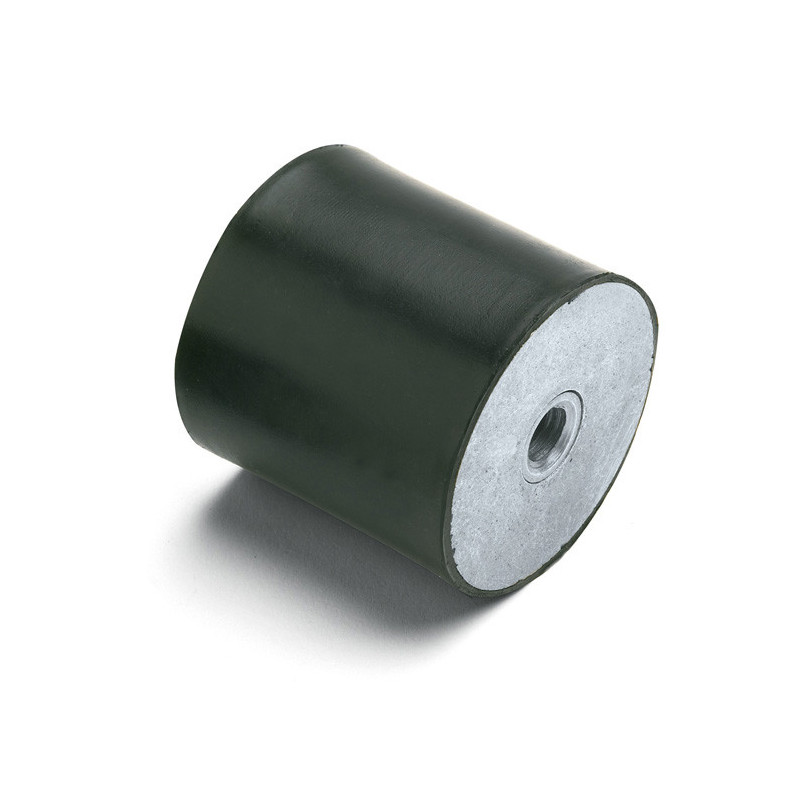

Apoio Anti-Vibratório Cilíndrico Fêmea/Fêmea em Aço Zincado

O apoio anti-vibratório cilíndrico fêmea/fêmea em aço zincado foi desenvolvido para reduzir vibrações e ruído em equipamentos mecânicos e industriais, contribuindo para maior durabilidade e melhor desempenho dos sistemas.

Fabricado com borracha NR/SBR de dureza 60 Shore A e componentes metálicos em aço zincado, oferece um equilíbrio ideal entre resistência mecânica e capacidade de amortecimento.

A configuração fêmea/fêmea permite uma montagem simples e versátil, sendo indicada para aplicações com fixação por parafusos externos.

Características técnicas

  • Material do corpo: Borracha NR/SBR
  • Dureza: 60 Shore A
  • Tolerância: ±5 Shore
  • Partes metálicas: Aço zincado
  • Tipo de inserto: Fêmea (cego ou passante)
  • Fixação: Parafusos externos com anilha zincada

Tabela de medidas

Código A (mm) B (mm) Rosca F (mm) Carga em Compressão (daN) Carga em Corte (daN)
A1FF1515 15 15 M4 4 15 2
A1FF2015 20 15 M6 6 17 2
A1FF2020 20 20 M6 6 20 2
A1FF2025 20 25 M6 6 18 2
A1FF2030 20 30 M6 6 16 2
A1FF2515 25 15 M6 * 48 7
A1FF2520 25 20 M6 6 45 5
A1FF2525 25 25 M6 6 42 4
A1FF2530 25 30 M6 6 35 3
A1FF3020 30 20 M8 8 66 9
A1FF3030 30 30 M8 8 61 8
A1FF3040 30 40 M8 8 54 5
A1FF4030/8 40 30 M8 8 98 15
A1FF4035/8 40 35 M8 8 108 13
A1FF4040/8 40 40 M8 8 108 13
A1FF4030/10 40 30 M10 10 98 15
A1FF4040/10 40 40 M10 10 108 13
A1FF5030 50 30 M10 10 169 19
A1FF5040 50 40 M10 10 144 17
A1FF5050 50 50 M10 10 134 13
A1FF6030/10 60 30 M10 10 210 30
A1FF6050/10 60 50 M10 10 200 24
A1FF6030/12 60 30 M12 12 210 30
A1FF6040/12 60 40 M12 12 210 30
A1FF7530 75 30 M12 12 390 90
A1FF7540 75 40 M12 12 378 78
A1FF7550 75 50 M12 12 373 68
A1FF10050 100 50 M16 16 660 98
A1FF10055 100 55 M16 16 636 78
A1FF10060 100 60 M16 16 590 49

* Inserto fêmea aberto

Aplicações

  • Máquinas industriais
  • Sistemas de ventilação e climatização
  • Compressores
  • Equipamentos mecânicos em geral
  • Redução de vibração e ruído
Dados do produto
