Apoio Laminado em Elastómero IB/A EN 1337-3 (Tipo B)

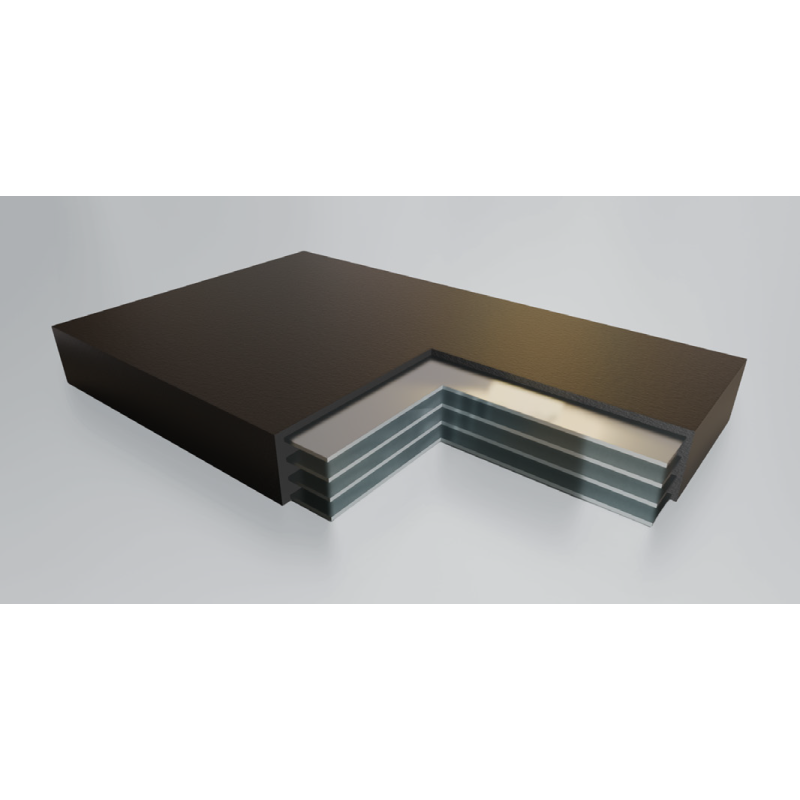

O apoio laminado IB/A EN 1337-3 (Tipo B) é um dispositivo estrutural composto por camadas alternadas de borracha natural (NR) e placas de aço S235JR vulcanizadas no elastómero. Totalmente revestido em elastómero e com pelo menos duas placas internas de reforço, assegura elevada capacidade de carga, distribuição uniforme de esforços e absorção de deformações. Não inclui sistema mecânico de ancoragem à estrutura.

  Security policy

(edit with the Customer Reassurance module)

  Delivery policy

(edit with the Customer Reassurance module)

  Return policy

(edit with the Customer Reassurance module)

Descrição

Apoio Laminado em Elastómero IB/A EN 1337-3 (Tipo B)

O apoio laminado IB/A EN 1337-3 (Tipo B) é um componente técnico utilizado em estruturas para suportar cargas, permitir deformações controladas e reduzir tensões resultantes de movimentos, vibrações ou variações dimensionais.

Este tipo de apoio é composto por camadas alternadas de elastómero e placas de aço S235JR, sendo o conjunto vulcanizado de forma a garantir uma ligação sólida e duradoura entre os materiais. O elastómero utilizado é normalmente borracha natural (NR), reconhecida pela sua elevada elasticidade e capacidade de absorção de deformações.

O modelo Tipo B distingue-se por ser um apoio laminado totalmente coberto em elastómero, integrando pelo menos duas placas internas de reforço em aço. Esta construção aumenta a resistência mecânica e melhora o comportamento do apoio sob cargas elevadas, mantendo simultaneamente a flexibilidade necessária para acompanhar movimentos estruturais.

Tal como outros modelos da série IB/A, este apoio não possui sistema mecânico de ancoragem à estrutura. A sua aplicação é efetuada por assentamento e posicionamento adequado, conforme os requisitos do projeto e as condições de montagem.

Vantagens principais

  • Conformidade com a norma EN 1337-3.
  • Construção laminada: camadas alternadas de borracha (NR) e aço S235JR.
  • Vulcanização para ligação sólida e elevada durabilidade.
  • Apoio totalmente revestido em elastómero para maior proteção.
  • Pelo menos duas placas internas de reforço para maior capacidade de carga.
  • Distribuição uniforme de cargas e redução de tensões localizadas.
  • Solução robusta, fiável e de baixa manutenção.
  • Sem ancoragem mecânica à estrutura.

Aplicações típicas

  • Apoios estruturais em pontes, viadutos e passagens superiores.
  • Estruturas em betão e metal sujeitas a cargas permanentes e variáveis.
  • Infraestruturas de transporte e obras de arte em engenharia civil.
  • Estruturas com necessidade de absorção de deformações e movimentos controlados.

O apoio IB/A Tipo B é uma solução indicada para projetos que exigem maior capacidade estrutural e desempenho consistente, assegurando proteção da estrutura e maior vida útil do sistema.
