FICHA DE PRODUTO

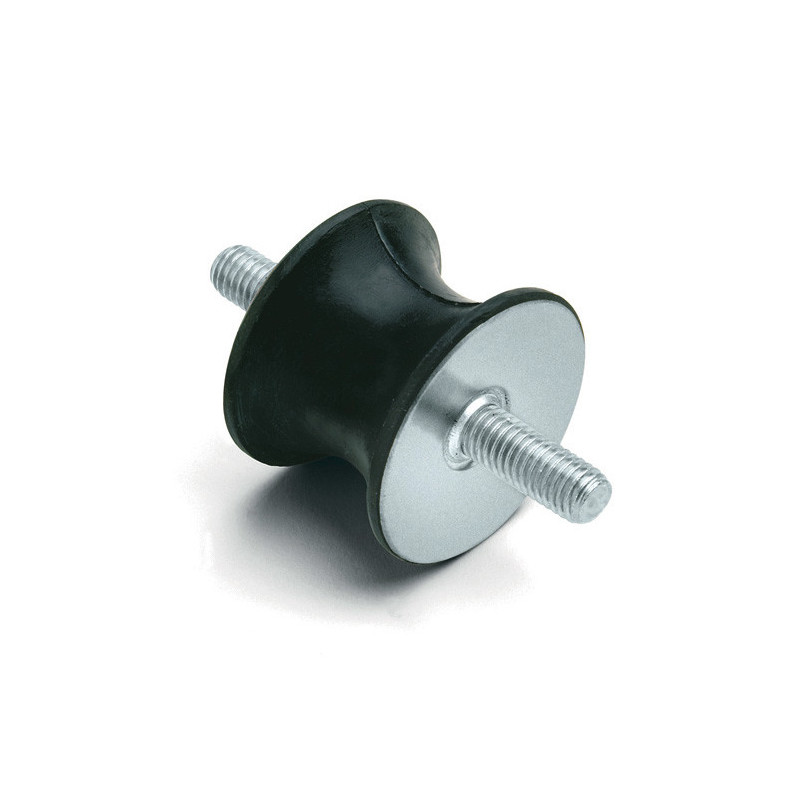

Apoio Anti-Vibratório Cilíndrico Côncavo Macho/Macho em Aço Zincado

Marca GeTech Srl
Referência Referência não disponível

Apoio anti-vibratório cilíndrico côncavo com dupla rosca macho em aço zincado, ideal para absorção de vibrações com esforços combinados.

CONFIGURAÇÃO DO PEDIDO

Selecione as opções e a quantidade

PEDIDO DE ORÇAMENTO

Indique a quantidade pretendida e adicione esta configuração ao seu Pedido de Orçamento.

Quantidade

Adicione esta configuração ao Pedido de Orçamento. A nossa equipa confirmará disponibilidade, prazo de fornecimento e condições comerciais.

Disponível para fornecimento

Pedir ajuda técnica
Pedido sem compromisso Vários artigos no mesmo pedido Apoio técnico disponível
PRODUTO

Descrição técnica

Apoio Anti-Vibratório Cilíndrico Côncavo Macho/Macho em Aço Zincado

O apoio anti-vibratório cilíndrico côncavo com ligação macho/macho em aço zincado é indicado para aplicações onde existem esforços combinados de compressão e corte.

A sua geometria côncava (estrangulada) permite maior deformação lateral, melhorando a absorção de vibrações e impactos em várias direções, quando comparado com apoios cilíndricos standard.

Fabricado em borracha NR/SBR com dureza 60 Shore A, garante um equilíbrio ideal entre resistência mecânica e capacidade de amortecimento.

Características técnicas

  • Tipo: Cilíndrico côncavo (estrangulado)
  • Ligação: Macho / Macho
  • Material do corpo: Borracha NR/SBR
  • Dureza: 60 Shore A
  • Tolerância: ±5 Shore
  • Partes metálicas: Aço zincado
  • Fixação: Parafusos macho com anilhas zincadas

Tabela de medidas

Código A (mm) B (mm) Rosca D (mm) E (mm) Carga em Compressão (daN) Carga em Corte (daN)
A2MS12 12 15 M4 7 10 3 0,8
A2MS25 25 20 M6 10 18 50 3
A2MS30 30 20 M8 20 20 60 6
A2MS40 40 20 M8 19 20 80 8
A2MS40L 40 30 M8 27 20 100 10

Aplicações

  • Máquinas com vibração multidirecional
  • Equipamentos sujeitos a esforços combinados
  • Ventiladores e compressores
  • Equipamentos industriais
  • Redução de vibração e ruído
Pedir ajuda técnica

Tem dúvidas sobre a aplicação, medidas ou material? A nossa equipa técnica analisa o seu caso.

PRECISO DE OUTRA MEDIDAPEDIR AJUDA TÉCNICA

Perguntas frequentes

Posso pedir outras medidas?

Sim. Envie-nos as dimensões pretendidas e a referência do produto para validação técnica e comercial.

Como seleciono a variante correta?

Escolha as opções apresentadas na ficha. Se tiver dúvidas, utilize o Pedido de Ajuda Técnica antes de enviar o orçamento.

Posso enviar um desenho?

Sim. A página de Ajuda Técnica aceita fotografias, desenhos e documentação para análise.
